用途：在20-4系列、40-4系列型材上钻孔时用。可钻20CT6的安装孔Φ8及内六方扳手孔Φ4。

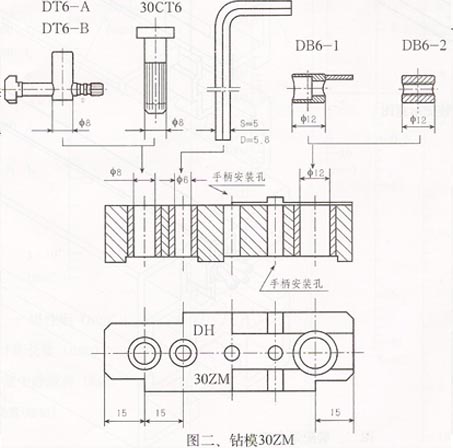

钻模30ZM
用途：钻模30ZM用于钻DT6-A、DT6-B、DB6-1、DB6-2、30CT6的安装孔Φ8、Φ12及内六方扳手孔Φ6。
使用说明：

1、可调位紧定手柄按图五所示的孔和方向安装，可钻图二所示的Φ6、Φ8和Φ12孔；
2、可调位紧定手柄按图六所示的孔和方向安装，可在30-6系列、60-6系列型材两槽中间钻Φ12孔。

钻模40ZM

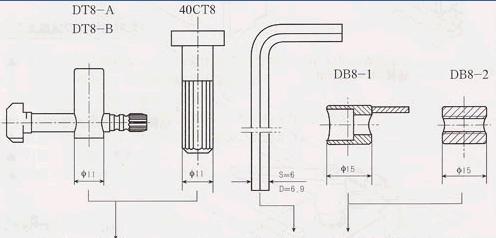

用途：钻模40ZM用于钻DT8-A、DT8-B、DB8-1、DB8-2、40CT8的安装孔Φ11、Φ15及内六方扳手孔Φ8。
使用说明：

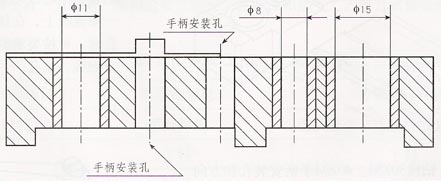

1、可调位紧定手柄按图五所示的孔和方向安装，可钻图二所示的Φ8、Φ11和Φ15孔；
2、可调位紧定手柄按图六所示的孔和方向安装，可在40-8系列、80-8系列型材两槽中间钻Φ15孔。

钻模20ZM、30ZM、40ZM的各孔中心线与侧面的平面在一条直线上。在任意位置上钻孔时，可按要求的尺寸在型材上划线、钻孔。

  用的是紧定手柄是可调位
   紧定手柄，夹紧后如果手柄影
   响钻孔，可压住螺钉，并将手
   柄提起，转到适当位置放下即可。
