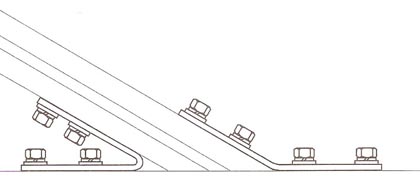

用于图一
|
序号 |
型号 |
α |
A |
B |
C |
D |
E |
|
1 |
20XB-30 |
30º |
65 |
16 |
2.5 |
Φ5 |
5 |
|
2 |
20XB-45 |
45º |
60 |
16 |
2.5 |
Φ5 |
5 |
|
3 |
20XB-60 |
60º |
60 |
16 |
2.5 |
Φ5 |
5 |
|
4 |
20XB-75 |
75º |
60 |
16 |
2.5 |
Φ5 |
5 |
|
5 |
30XB-30 |
30º |
75 |
26 |
3 |
Φ7 |
7 |
|
6 |
30XB-45 |
45º |
70 |
26 |
3 |
Φ7 |
7 |
|
7 |
30XB-60 |
60º |
70 |
26 |
3 |
Φ7 |
7 |
|
8 |
30XB-75 |
75º |
70 |
26 |
3 |
Φ7 |
7 |
|
9 |
40XB-30 |
30º |
85 |
36 |
3.5 |
Φ9 |
9 |
|
10 |
40XB-45 |
45º |
80 |
36 |
3.5 |
Φ9 |
9 |
|
11 |
40XB-60 |
60º |
80 |
36 |
3.5 |
Φ9 |
9 |
|
12 |
40XB-75 |
75º |
80 |
36 |
3.5 |
Φ9 |
9 |
用于图二
|
序号 |
型号 |
α |
A |
B |
C |
D |
E |
|
1 |
20XB-105 |
55º |
55 |
16 |
2.5 |
Φ5 |
5 |
|
2 |
20XB-120 |
55º |
55 |
16 |
2.5 |
Φ5 |
5 |
|
3 |
20XB-135 |
55º |
55 |
16 |
2.5 |
Φ5 |
5 |
|
4 |
20XB-150 |
55º |
55 |
16 |
2.5 |
Φ5 |
5 |
|
5 |
30XB-105 |
65º |
65 |
26 |
3 |
Φ7 |
7 |
|
6 |
30XB-120 |
65º |
65 |
26 |
3 |
Φ7 |
7 |
|
7 |
30XB-135 |
65º |
65 |
26 |
3 |
Φ7 |
7 |
|
8 |
30XB-150 |
65º |
65 |
26 |
3 |
Φ7 |
7 |
|
9 |
40XB-105 |
75º |
75 |
36 |
3.5 |
Φ9 |
9 |
|
10 |
40XB-120 |
75º |
75 |
36 |
3.5 |
Φ9 |
9 |
|
11 |
40XB-135 |
75º |
75 |
36 |
3.5 |
Φ9 |
9 |
|
12 |
40XB-150 |
75º |
75 |
36 |
3.5 |
Φ9 |
9 |
